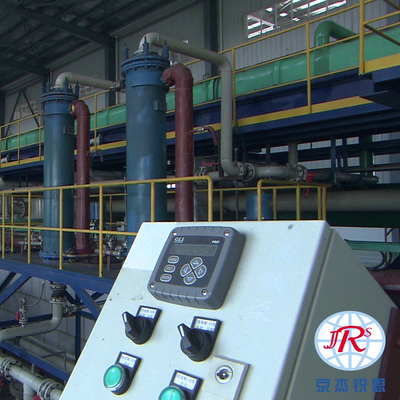

एपीएल एनीलिंग स्टील पिकलिंग लाइन सतत पुश-पुल प्रकार 550000t / वर्ष

स्टील स्ट्रिप पिकलिंग लाइन निरंतर और पुश-पुल प्रकार:

डीप-टाइप पिकलिंग लाइन्स में डीप वर्किंग टैंक होते हैं जहां एसिड सॉल्यूशन बेहद धीमी गति से प्रवाहित होता है।शालो-टाइप पिकलिंग लाइन्स एक अलग टैंक डिज़ाइन पर निर्भर करती हैं, जो एसिड फ्लो की धीमी गति के साथ भी पारंपरिक डीप-टाइप लाइनों के संबंध में स्ट्रिप की निचली सतह पर उच्च पिकलिंग प्रभाव की गारंटी देता है।दुर्भाग्य से, कुछ सीलिंग समस्याएं इस प्रकार की रेखा की विशेषता हैं

आमतौर पर, पैमाने की मोटाई 10 से 20 माइक्रोन होती है।इसकी तथाकथित पैमाने की संरचना एक समान नहीं है, लेकिन इसमें मुख्य रूप से वुस्टाइट (FeO) की एक परत होती है।फ्रिस्क और थिएल द्वारा वर्णित अवरोही मॉडल के अनुसार (ग्रुचोट एट अल।, 2001 देखें), एसिड स्केल संरचना में प्रवेश करता है, इस प्रकार मुक्त धातु की सतह तक पहुंचता है।एसिड और मुक्त धातु के बीच होने वाली प्रतिक्रिया एक स्थानीय धारा उत्पन्न करती है जो स्केल-मुक्त धातु भाग से प्रवाहित होती है, जो एनोड के रूप में कार्य करती है, प्रवाहकीय वुस्टाइट परत तक, कैथोड की भूमिका निभाती है

कॉइल टू कॉइल पिकलिंग लाइन फ्लैट रोल्ड स्टील की फिनिशिंग प्रक्रिया का एक हिस्सा है जिसमें एसिड में घुलने से ऑक्साइड और स्केल को स्ट्रिप की सतह से हटा दिया जाता है।आम तौर पर एचसीएल का उपयोग कार्बन स्टील अनुप्रयोगों के लिए किया जाता है और हाइड्रोफ्लोरिक या नाइट्रिक एसिड स्टेनलेस स्टील के लिए उपयोग किया जाता है।

पुश-पुल पिकलिंग लाइनें मुख्य रूप से कॉइल्स को संभालती हैं और एंट्री सेक्शन में वेल्डर नहीं होते हैं और न ही स्ट्रिप्स के लिए स्टोरेज एरिया होते हैं।इसलिए, प्रत्येक कॉइल को प्रोसेस लाइन के माध्यम से अलग से पिरोया जाता है।

पुश-पुल लाइन के पिकलिंग टैंक आम तौर पर एक सतत लाइन की तुलना में कम होते हैं क्योंकि पिकलिंग के दौरान लाइन की गति (लगभग 150 से 660 एफपीएम) आमतौर पर एक सतत लाइन की तुलना में धीमी होती है।पुश-पुल लाइन की अन्य संचालन प्रक्रियाएं एक सतत लाइन के समान होती हैं।अचार "शराब" को आमतौर पर बाहरी ताप विनिमायकों द्वारा 180 °F या उससे अधिक पर बनाए रखा जाता है।एक कुल्ला अनुभाग ताजे पानी के साथ पट्टी की सतह से एसिड अवशेषों को हटाने के लिए अचार अनुभाग का अनुसरण करता है।बाद में डाउनस्ट्रीम प्रक्रियाओं जैसे स्टैम्पिंग या शिप आउट ड्राई के लिए बाद में रोलफॉर्म किए जाने और उदाहरण के लिए पेंट किए जाने के लिए मसालेदार कॉइल्स को स्ट्रिप के दोनों तरफ जंग निवारक तेल या स्नेहक के साथ लेपित किया जा सकता है।

पुश-पुल पिकलिंग लाइन

प्रक्रिया प्रवाह

प्रक्रिया प्रवाह के अनुसार मुख्य उपकरण इस प्रकार हैं:

मैन्युअल रूप से लोड हो रहा है → एंट्री स्किड → कॉइल लोडिंग ट्रॉली → प्री-डेकोइलिंग (फर्श रोलर) → डिकॉइलिंग स्क्रेपर → 3-रोलर पिंच स्ट्रेटनर → एंटी-बेंड रोलर → पे ऑफ रील → डीकोलिंग पिंचरोल → वर्टिकल गाइड रोलर → 5-रोलर पिंच स्ट्रेटनर → ट्रांसवर्स शीयरर → वर्टिकल गाइड रोलर → एसिड पिकलिंग ट्रफ → वाशिंग ट्रफ → एज ब्लोइंग डिवाइस → हॉट एयर ड्रायर → संचायक पिंच रोल → पिट टाइप एक्यूमुलेटर → वर्टिकल गाइड रोलर → पिंच सेंटरिंग मशीन → सर्कल शीयर → वेस्ट एजरेकोइलर → 3-रोलर टेंशन ब्रिडल रोल → ट्रांसवर्स शीयरर → वर्टिकल गाइडरोलर → एग्जिट पिंच रोल → रिकॉइलर (ईपीसी) → कॉइल अनलोडिंग ट्रॉली → रियर पार्टप्रेशर रोलर → एग्जिट स्किड → मैन्युअल अनलोडिंग

सतत एसिड अचार बनाने की रेखा

प्रक्रिया प्रवाह

प्रक्रिया प्रवाह के अनुसार मुख्य उपकरण इस प्रकार हैं:

मैन्युअल रूप से लोड हो रहा है → एंट्री स्किड → कॉइल लोडिंग ट्रॉली I# &II# → पे ऑफ रील I#&II# → डिकॉयलिंग स्क्रेपर I# &II# →5-रोलर पिंच स्ट्रेटनर I# &II# → ट्रांसवर्स शीयरI#&II# → वर्टिकल गाइड रोलर → वेल्डर → अर्धचंद्राकार → पिंच रोल → एंट्री एक्यूमुलेटर → स्केल ब्रेकर → टेंशन ब्रिडल रोल → वर्टिकल गाइड रोलर → एसिड पिकलिंग ट्रफ → वाशिंग ट्रफ → एज ब्लोइंग डिवाइस → वर्टिकल गाइड रोलर → हॉट एयर ड्रायर → टेंशन ब्रिडल रोल → एग्जिट एक्यूमुलेटर → टेंशन ब्रिडल रोल → ट्रांसवर्स शियरर → एग्जिट पिंच रोल → रीकोइलर (ईपीसी) → कॉइल अनलोडिंग ट्रॉली → एग्जिट स्किड → मैन्युअल अनलोडिंग
