स्ट्रिप स्टील कलर कोटिंग लाइन मशीन लैमिनेटिंग प्रिंटिंग दो तीन कोटिंग दो बेकिंग

स्ट्रिप स्टील कलर कोटिंग लाइन मशीन लैमिनेटिंग प्रिंटिंग एक कोटिंग एम्बॉसिंग दो तीन कोटिंग दो बेकिंग

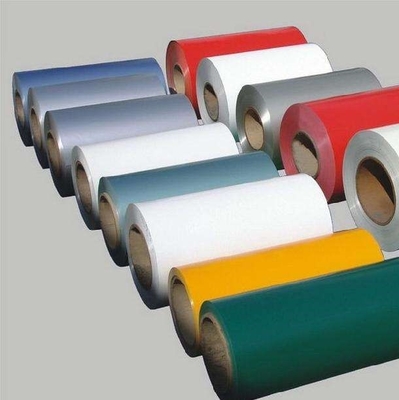

रंग लेपित प्लेट आम तौर पर कोल्ड रोल्ड या गैल्वेनाइज्ड प्लेट के उत्पाद को संदर्भित करता है, जिसकी सतह को पूर्व-उपचार किया जाता है (घिसा हुआ, फॉस्फेट या निष्क्रिय किया जाता है), फिर लेपित (या रोलर लेपित) कोटिंग की एक परत सूख जाती है।

उच्च तीव्रता, उच्च संक्षारण प्रतिरोध, आसान मशीनिंग प्रदर्शन और समृद्ध रंग विकल्प आदि के कारण, रंग लेपित प्लेट नागरिक निर्माण, संचार, प्रकाश उद्योग, घरेलू उपकरण और ऑटोमोबाइल उद्योगों और विशेष रूप से नागरिक निर्माण उद्योग, पौधों के लिए व्यापक रूप से लागू है। -स्थानीय घरों, दरवाजों और खिड़कियों में प्लेट की काफी मांग होती है।रंग कोटिंग लाइन से प्राप्त प्रिंटिंग और लैमिनेटिंग लाइन लकड़ी के अनाज, चमड़े के अनाज, संगमरमर आदि के साथ रंगीन स्टील प्लेटों के सभी प्रकार के रंगों और सजावटी पैटर्न का उत्पादन कर सकती है, जिसका व्यापक अनुप्रयोग और उच्च जोड़ा मूल्य है।इन प्लेटों का व्यापक रूप से घरेलू उपकरणों और निर्माण उद्योग के अंदर और बाहर की सजावट में उपयोग किया गया है, विशेष रूप से होटल, रेस्तरां, सिनेमा और थिएटर, बड़े स्थानों और जहाजों आदि जैसी उच्च अग्निरोधक आवश्यकताओं के स्थानों में, और मुद्रित लेपित स्टील प्लेट पहली पसंद बन गई है।

प्रक्रिया प्रवाह

प्रक्रिया प्रवाह के अनुसार मुख्य उपकरण इस प्रकार हैं:

मैन्युअल रूप से लोड हो रहा है → एंट्री स्किड → कॉइल लोडिंग ट्रॉली I # और II # → पे ऑफ रील I # और II # → डिकॉयलिंग पिंच रोल I # और II # → ट्रांसवर्स शीयर I # और II # → पिंच रोल में शामिल हों → वेल्डर → राइटर → रोलर लेवलर → टेंशन ब्रिडल रोल I# → एंट्री एक्यूमुलेटर → CPC डबल-रोलर सेंटरिंग मशीन I# → टेंशन ब्रिडल रोल II# → प्री-डिग्रीजिंग →डिग्रीज़िंग → वाशिंग I# → वाशिंग II# → शुद्ध पानी की धुलाई → गर्म हवा में उड़ने वाला उपकरण → रासायनिक कोटिंग मशीन → रासायनिक कोटिंग सुखाने वाली भट्टी → ठंडी हवा उड़ाने वाली डिवाइस → सीपीसी डबल-रोलर सेंटरिंग मशीन II # → टेंशन मशीन III # → बेस कोटिंग रोलर कोटर → बेस कोटिंग लेवलिंग चैंबर → बेस कोटिंग क्योरिंग फर्नेस → ठंडी हवा में उड़ने वाली डिवाइस → बेस कोटिंग फोर्स्ड कूलिंग चैम्बर → स्क्वीजिंग सेंटरिंग मशीन → हॉट एयर ब्लोइंग डिवाइस → टेंशनब्रिडल रोल IV # → CPC सिंगल रोलर सेंटरिंग मशीन I # → फिनिशिंग कोटिंग रोलर कोटर I # → फिनिशिंग कोटिंग रोलर कोटर II # → लेवलिंग चैंबर → फिनिशिंग कोटिंग क्योरिंग फर्नेस → ठंडी हवा उड़ाने वाला उपकरण → fइनिशिंग कोटिंग फोर्स्ड कूलिंग चैंबर → स्क्वीजिंग सेंटरिंग मशीन → हॉट एयर ब्लोइंग डिवाइस → टेंशनब्रिडल रोल वी # → सीपीसी डबल-रोलर सेंटरिंग मशीन III # → थ्री कलर प्रिंटिंग यूनिट →मुद्रण थर्मल इलाज प्रणालीटेंशनब्रिडल रोल VI# → फिनिशिंग रोलर कोटर → फिनिशिंग लेवलिंग चैंबर → फिनिशिंग क्योरिंग फर्नेस → हॉट लैमिनेटिंग मशीन → फिनिशिंग फोर्स्ड कूलिंग चैंबर → स्क्वीजिंग सेंटरिंग मशीन → हॉट एयरब्लोइंग डिवाइस → टेंशन ब्रिडल रोल VII # → कोल्ड लैमिनेटिंग मशीन → एग्जिट एक्यूमुलेटर → सीपीसी डबल-रोलर सेंटरिंग मशीन IV# → टेंशन ब्रिडल रोल VIII# → पिंच शीयर → एग्जिट पिंच रोल I# और II# → रिकॉइलर I# और II# (EPC) → कॉइल अनलोडिंग ट्रॉली I# और II# → ऑक्ज़िलरी रिकॉइलर I# और II# → बाहर निकलें स्किड →मैन्युअल रूप से उतराई

तकनीकी मापदंड

सामग्री: गैल्वेनाइज्ड स्टील स्ट्रिप या आम स्टील स्टील स्ट्रिप

लाइन की गति: पूरी लाइन की गति 40-150 मीटर / मिनट

अंतिम उत्पाद वजन: 3,500-15,000 किग्रा / कुंडल

बाहरी दीया।कुंडल का:मैं900-1,800mm

भीतरी दीया।कुंडल का:मैं508/मैं610 मिमी

स्टील पट्टी की मोटाई: 0.2-1.2 मिमी

स्टील पट्टी की चौड़ाई: 600-1,250mm

ऊर्जा: गैस / प्राकृतिक गैस / ब्लास्ट फर्नेस गैस, भाप और बिजली का उत्पादन करें

रंग प्लेट की मोटाई: फ्रंटसिंगल परत सूखी फिल्म की मोटाई 10-20 . के बीच समायोजित की जा सकती हैμएम

रिवर्स सिंगल लेयर ड्राई फिल्म की मोटाई 5-10 . के बीच समायोजित की जा सकती हैμएम

रंग प्लेट की गुणवत्ता: राष्ट्रीय मानक जीबी / टी 12754-2006 की आवश्यकता का अनुपालन करें

कोइलिंग कंपित परत: एक तरफ≤1.0 मिमी
