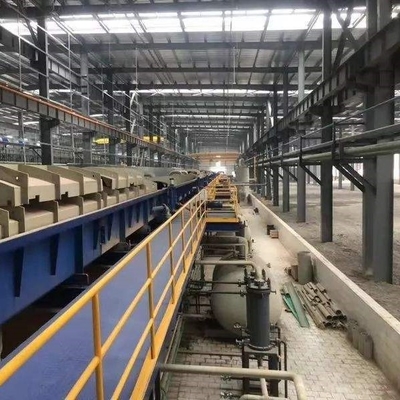

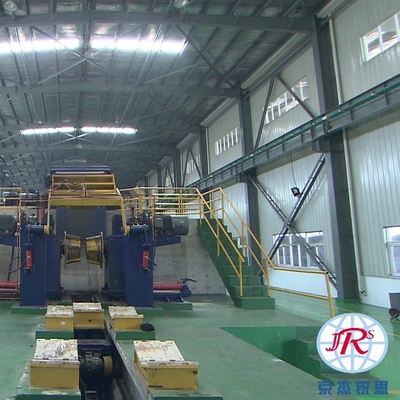

गर्म हवा सुखाने वाले उपकरण के साथ स्टील पुश पुल पिकलिंग लाइन प्रक्रिया 30-180 मीटर / मिनट

हॉट एयर ड्रायिंग डिवाइस के साथ पुल पिकलिंग लाइन को पुश करें (उच्च-मूल्य, उच्च-गुणवत्ता)

तकनीकी विनिर्देश

1. उत्पाद और क्षमता

1) उत्पाद विनिर्देश:

सामग्री: कम कार्बन स्टील और मध्यम कार्बन स्टील
स्टील नंबर: SPCC, SPCD, SPCE, SS400, Q195, Q215 और Q235, आदि।

प्रत्यायोजित स्टील नंबर: Q215
व्यास के अंदर कुंडल: डी = Φ610 मिमी
व्यास के बाहर कुंडल: डी = Φ1100 ~ Φ2050 मिमी
पट्टी की चौड़ाई: 1000 ~ 1500 मिमी
पट्टी मोटाई: 1.2 ~ 3.0 मिमी
मैक्स।कुंडल वजन: 25MT
यांत्रिक संपत्ति: s≤360N/mm2
गुणवत्ता की आवश्यकता: चीन की वर्तमान मानक शर्त के अनुसार।
1.2.उत्पादन क्षमता: 350.000 टन
1.2.1.लाइन पैरामीटर
लाइन की कुल लंबाई: L≈100m
मैक्स।रैखिक गति (उपकरण / प्रसंस्करण): 110 मीटर / 100 मीटर / मिनट
थ्रेडिंग गति: वी = 15 मीटर / मिनट
नमकीन बनाना लाइन की विशिष्टता
2.1.सामान्य परिचय
यह पिकलिंग लाइन पुल-पुश प्रकार है और उन्नत उथले टैंक अशांत प्रवाह पिकलिंग तकनीक को गोद लेती है।प्रदान की गई लाइन परिपक्व और भरोसेमंद है और अभ्यास का उत्पादन करके साबित हुई है।
.
पेऑफ रील और टेंशन रील को छोड़कर लाइन के उपकरण हवाई व्यवस्था को अपनाएंगे।स्टील स्ट्रिप का रनिंग लेवल +2500 है।अनकॉइलिंग, पिकलिंग और कोइलिंग पूरी तरह से ऑनलाइन समाप्त हो जाएगी। इसमें सुविधाजनक संचालन, कम गलती, उच्च दक्षता काम करने और अन्य सुविधाएं हैं।यह स्थिर उत्पादन और लंबे समय तक चलने वाले उपयोगकर्ताओं को संतुष्ट कर सकता है।
2.1.1 अचार बनाने की प्रक्रिया
कॉइल रिसीविंग टेबल → कॉइल लोडिंग कार → प्रेसिंग रोल डिवाइस और कॉइल ओपनिंग डिवाइस → 1 # साइड गाइडिंग सेंटरिंग डिवाइस → 9-रोल स्ट्रेटनिंग लेवलर → हाइड्रोलिक शीयर → एंगल कट शीयर → पिकलिंग टैंक (स्क्वीजिंग रोल) → सफाई टैंक (स्क्वीजिंग रोल) → हॉट एयर ड्रायर → 2 # साइड गाइडिंग सेंटरिंग डिवाइस → 1 # पिंच रोल → मूवेबल स्विंग सक्षम → 3 # साइड गाइडिंग सेंटरिंग डिवाइस → 2 # पिंच रोल → डिस्क शीयर → → 3-रोल टाइप ब्रिडल रोल → ऑयल कोटिंग के लिए टर्निंग रोल → टेंशन रील → कॉइल अनलोडिंग कार
2.1.2। लाइन का मुख्य प्रदर्शन पैरामीटर
2.1.2.1.
लाइन की गति: 110 मीटर / मिनट (अधिकतम)
प्रक्रिया की गति: 100 मीटर / मिनट (अधिकतम)
थ्रेडिंग गति: 15 मीटर / मिनट
2.1.2.2.नमकीन बनाना टैंक
खंड मात्रा: n=4 वर्ग अचार बनाना
प्रत्येक खंड की टैंक लंबाई: 12.50m


कॉइल लोडिंग (अनलोडिंग) कार का उपयोग स्टील कॉइल को पेऑफ रील के कॉइल ड्रम पर ले जाने या पेऑफ रील के कॉइल ड्रम से अस्थायी भंडारण के लिए विशेष उपकरण पर स्टील कॉइल को परिवहन के लिए किया जाता है।

कॉइल लोडिंग (अनलोडिंग) कार फिक्स्ड सैडल और हॉरिजॉन्टल ट्रांसवर्स मूविंग कार से बनी होती है जिसमें वर्टिकल लिफ्टिंग और फॉलिंग सैडल होता है।
उपकरण प्रदर्शन:
मैक्स।लोड हो रहा है वजन: 25MT
स्टील कॉइल का बाहरी व्यास: Φ1000-Φ2000mm
काठी की उठाने और गिरने की ऊंचाई: 1000 मिमी
निश्चित काठी की मात्रा: 2 जोड़े या 3

2.2.1.2.अदायगी रील
पेऑफ रील का उपयोग स्टील कॉइल को स्ट्रिप में खोलने और स्टील स्ट्रिप को उपयुक्त तनाव प्रदान करने के लिए किया जाता है।
अदायगी रील सहायक समर्थन के साथ हाइड्रोलिक लचीली कैंटिलीवर प्रकार की अस्थायी अदायगी रील है और यह मुख्य रूप से अदायगी रील, अनुप्रस्थ चलती तंत्र और सहायक समर्थन आदि से बना है।
उपकरण प्रदर्शन
कुंडल ड्रम की प्रभावी लंबाई: एल = 1750 मिमी
कुंडल ड्रम का व्यास: डी = Φ610 मिमी
लचीला स्ट्रोक: D=40mm
अदायगी तनाव (अधिकतम): 20KN

2.2.1.3. रोल डिवाइस को दबाना और डिवाइस खोलना
ओपनिंग डिवाइस का उपयोग स्टील कॉइल के सिर को बाहर निकालने और स्ट्रिप हेड को अगली प्रक्रिया में ले जाने के लिए किया जाता है।
ओपनिंग डिवाइस जंगम फ्रेम से बना है जिसमें तेल मोटर द्वारा संचालित प्रेसिंग रोल और लचीली और wobbly uncoiling फावड़ा प्लेट है।

2.2.1.4.साइड गाइडिंग सेंटरिंग डिवाइस
साइड गाइडिंग सेंटरिंग डिवाइस का उपयोग रनिंग स्टील स्ट्रिप को नियंत्रित करने और स्थिति को नियंत्रित करने के लिए किया जाता है।
साइड गाइडिंग सेंटरिंग डिवाइस वर्टिकल रोल स्टैंड और वर्टिकल रोल गैप के एडजस्टिंग डिवाइस से बना है।
उपकरण प्रदर्शन
लंबवत रोल: Φ150 × 150 मिमी
गैप: 750 मिमी

2.2.1.5.9-रोल स्ट्रेटनिंग लेवलर
स्ट्रेटनिंग लेवलर का उपयोग मुख्य रूप से स्टील स्ट्रिप के सिर को सीधा करने के लिए स्टील स्ट्रिप और थ्रेडिंग के सिर को आसानी से सीक्वेंस करने के लिए किया जाता है। स्ट्रेटनिंग लेवलर का पिंच रोल स्ट्रिप के हेड को स्ट्रेटनिंग लेवलर तक पहुंचाता है।

.
