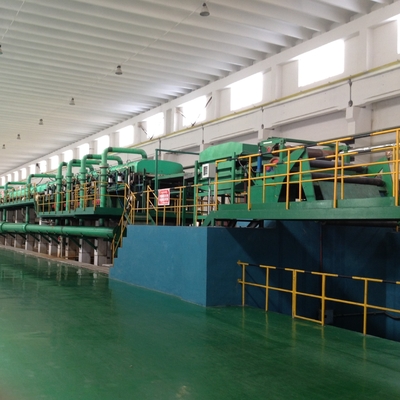

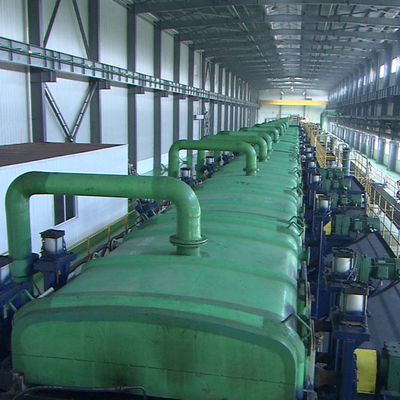

2.0~4.0mm*1300mm 800000t/y पुश-पुल एसिड अचार उत्पादन लाइन
उपकरण और सिस्टम कॉन्फ़िगरेशन
कॉइल लोडिंग समय को कम करने, यूनिट की उपयोग दर में सुधार और क्षमता बढ़ाने के लिए अनकॉइलिंग सेक्शन डबल पे ऑफ रील्स से लैस है।
स्ट्रिप स्टील की पासिंग क्षमता सुनिश्चित करने के लिए एंट्री सेक्शन 9-रोल पिंच स्ट्रेटनर, एंड और एंगल कटिंग शीयर से लैस है।
प्रवेश खंड में पे-ऑफ रील संचालित है।स्ट्रिप स्टील की तटस्थता सुनिश्चित करने के लिए यह स्वचालित रूप से कॉइल को खोल सकता है और तैर सकता है।
अनकॉइलिंग सेक्शन के तनाव को समायोजित किया जा सकता है, और स्ट्रिप स्टील के सुचारू संचालन को सुनिश्चित करने के लिए प्रेशर रोलर सुसज्जित है।
9 रोल पिंच स्ट्रेटनर में स्ट्रिप स्टील पोजिशन की सटीकता सुनिश्चित करने और प्रोसेस सेक्शन में प्रवेश करने के लिए एंट्री सेक्शन वर्टिकल गाइड रोलर से लैस है।
जब पट्टी को वापस पंप किया जाता है तो फ्रंट सेक्शन उपकरण के प्रदूषण को रोकने के लिए प्रक्रिया अनुभाग बैकवाशिंग सेक्शन से लैस होता है।
प्रत्येक प्रक्रिया टैंक के बीच निचोड़ रोल सेट किया जाता है ताकि यह सुनिश्चित किया जा सके कि प्रक्रिया आवश्यकताओं के अनुसार टैंक तरल वितरित किया गया है;
प्रक्रिया दक्षता में सुधार के लिए पिकलिंग टैंक और वाशिंग टैंक के बाहर निकलने पर डबल स्क्वीजिंग रोलर्स लगाए गए हैं।
यह सुनिश्चित करने के लिए एसिड धुंध उत्सर्जन प्रणाली से लैस है कि इकाई उत्सर्जन पर्यावरण संरक्षण आवश्यकताओं को पूरा करता है;
प्रत्येक प्रक्रिया टैंक स्वतंत्र परिसंचरण और नमकीन बनाना टैंक हीटिंग सिस्टम से सुसज्जित है;
यह इकाई के प्रक्रिया खंड में स्वत: तापमान नियंत्रण का एहसास करने के लिए आवश्यक तापमान और तरल स्तर की निगरानी से लैस है;
आवश्यक एसिड एकाग्रता मीटर और चालकता मीटर अपशिष्ट एसिड के निर्वहन एकाग्रता को सटीक रूप से नियंत्रित करने के लिए सुसज्जित हैं।
स्ट्रिप पोजीशन की सटीकता सुनिश्चित करने के लिए एग्जिट सेक्शन पिंच सेंटरिंग रोल सीपीसी से लैस है।
यह अत्याधुनिक गुणवत्ता सुनिश्चित करने के लिए ब्रैकट डिस्क कतरनी से लैस है;
कोइलिंग के लिए आवश्यक तनाव प्रदान करने के लिए निकास खंड तीन-रोल तनाव लगाम रोल से सुसज्जित है।
कोइलर बॉक्स फ्लोटिंग, ऑटोमैटिक एज अलाइनमेंट।
यह सुनिश्चित करने के लिए उन्नत सीपीसी और ईपीसी प्रणाली से लैस है कि पट्टी उत्पादन लाइन के केंद्र में चलती है;
यह उत्पादन लाइन के स्थिर संचालन को सुनिश्चित करने के लिए, उत्पादन लाइन की गति और तनाव के सटीक नियंत्रण को प्राप्त करने के लिए सीमेंस S7 ~ 1500PLC नियंत्रण प्रणाली और YASKAWA GA700 आवृत्ति कनवर्टर से लैस है;
पास के उपकरणों के लिए बिजली प्रदान करने के लिए प्रवेश और निकास पर हाइड्रोलिक सिस्टम सेट करें;
यह न्यूमेटिक सिस्टम से लैस है।उपयोगकर्ता द्वारा संपीड़ित हवा की आपूर्ति दबाव विनियमन, ठीक फिल्टर के माध्यम से की जाती है और फिर लाइन पर सभी सिलेंडर तक पहुंचाई जाती है;
मूल पैरामीटर
| अचार बनाने के बाद कॉइल का भीतरी व्यास: |
ф508mm |
| कुंडल बाहरी व्यास |
अधिकतमф 2000 मिमी |
| कुंडल वजन: |
अधिकतम 25t |
| वार्षिक कार्य योजना: |
300 दिन × 24 घंटे |
| ऊर्जा: |
पानी, बिजली और वाष्प |
