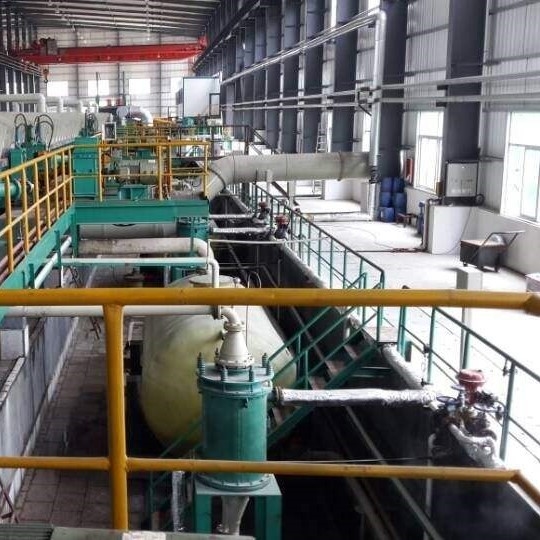

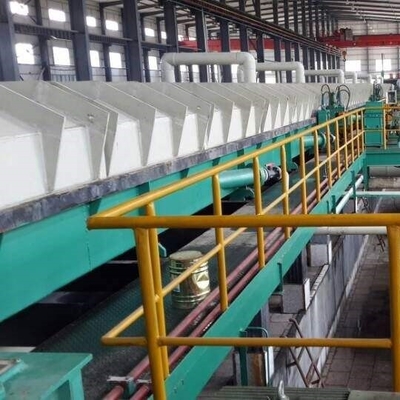

पुश पुल एसिड अचार उत्पादन लाइन 500000 टन

500000 टन पुश-पुल एसिड अचार उत्पादन लाइन / पुश-पुल प्रकार

यह संरचना ग्रेनाइट पत्थर को बदलने पर टूटने के लिए लाइन में लगे नियोप्रीन से बच सकती है।प्रत्येक टैंक सेक्शन के बीच एसिड लिक्विड स्क्वीजिंग रोल और एसिड लिक्विड आइसोलेशन रूम होता है, नीचे की तरफ ग्रेनाइट स्टोन लाइन वाली जमीन स्क्वीजिंग रबर रोल के डाउन रोल के साथ समान क्षैतिज स्तर पर होती है।कॉइल रनिंग प्लेटफॉर्म पर एक ग्रेनाइट स्टोन कवर है।स्क्वीजिंग रोल आवृत्ति रूपांतरण द्वारा संचालित होता है, और थ्रेडिंग प्रक्रिया के दौरान मोटर मुद्रा भिन्नता के माध्यम से कॉइल एंड पोजीशन की स्थिति का पता लगाया जा सकता है, जिससे बचने में मदद मिलेगी कि एसिड टैंक के अंदर पतले कॉइल्स को ओवरलैप किया जा रहा है।प्रत्येक एसिड टैंक में एक एसिड लिक्विड सर्किलिंग हीटिंग सिस्टम सेट होता है, सिस्टम वर्टिकल ग्रेफाइट हीट एक्सचेंजर को अपनाता है, कॉइल के ऊपर पीपीएच कवर होता है।साथ ही टैंक दीवार संरचना के कार्यों के तहत एसिड तरल अशांति के रूप में तेजी से आगे बढ़ेगा, इस प्रकार एसिड पिकलिंग की गति बढ़ जाती है।5 # एसिड लिक्विड सर्किलिंग टैंक से लगातार मात्रा में नया एसिड जोड़ा जाएगा, इस बीच धीरे-धीरे 3 #, 2 #, 1 # टैंक में क्रमिक रूप से एसिड लिक्विड सर्किलिंग टैंक लिक्विड लेवल कंट्रोलिंग सिस्टम के माध्यम से भरा जाएगा, अंत में अपशिष्ट एसिड तरल संग्रह में पाइप किया जाएगा। 1# टैंक से टैंक।

प्रत्येक एसिड तरल टैंक और उनके स्वतंत्र चक्कर के बीच सापेक्ष अलगाव के कारण, प्रत्येक टैंक के एसिड एकाग्रता अंतर को प्रभावी ढंग से नियंत्रित किया जा सकता है।प्री-रिंसिंग सेक्शन कॉइल्स को स्वतंत्र रूप से कुल्ला करेगा, पानी के छिड़काव सेक्शन में कंडेनसेशन वाटर सर्किल स्प्रेइंग को अपनाया जाएगा, 5वें लेवल के रिंसिंग टैंक से साफ पानी डाला जाएगा।रिंसिंग टैंक के तल पर जल संग्रह बॉक्स में रिंसिंग पानी 5 वें स्तर से पहले स्तर तक बहेगा, फिर दूसरे स्तर के ओवरफ्लो पोर्ट से रिंसिंग वॉटर कलेक्टिंग टैंक में छोड़ा जाएगा।पूरे एसिड पिकलिंग टैंक और रिंसिंग वॉटर टैंक को माइनस प्रेशर द्वारा नियंत्रित किया जाता है।

एसिड धुंध को केंद्रीय रूप से एकत्र किया जाता है और प्रत्येक अनुभाग के इनलेट और आउटलेट पर सेट निकास पाइप के माध्यम से एसिड धुंध वाशिंग टावर में भेजा जाता है।कूलिंग स्प्रे धोने के बाद, कारखाने के निकास को बाहर निकाल दिया जाता है।निकास उत्सर्जन लगभग 22000m3/h है, जिनमें से हाइड्रोजन क्लोराइड का 20mg/m3 से कम है।कॉइल को गर्म हवा के ड्रायर द्वारा सुखाया जाता है और गर्म हवा के ताप से वाष्प हीट एक्सचेंजर का उपयोग किया जाता है।कॉइल ट्रिमिंग कटिंग कैंटिलीवर टाइप सर्कल शीयर द्वारा की जाती है, ट्रिमिंग शीयरिंग के दौरान सेंटरिंग को नियंत्रित करने के लिए सर्कल शीयर के प्रवेश द्वार पर एक पिंच सीपीसी सेट किया जाता है, और वेस्ट ट्रिमिंग कट को वेस्ट कोइलर द्वारा वेस्ट ट्रिमिंग बॉल के रूप में कॉइल किया जाएगा।

पट्टी को जंग लगने से बचाने और पट्टी के भंडारण समय को बढ़ाने के लिए स्ट्रिप कोइलिंग से पहले इलेक्ट्रोस्टैटिक ऑइलर को सुरक्षित रखें।कोइलर ब्रैकट टाइप टेंशनल स्ट्रेंथ कॉइलर है, कोइलिंग टेंशनल स्ट्रेंथ 3-रोल संचालित टेंशनर के माध्यम से सेटअप है, और ईपीसी एक समान किनारे के लिए ट्रिमिंग कोइलिंग को नियंत्रित करने के लिए सेट है।एक्जिट अनकॉइलिंग सेक्शन में हाइड्रोलिक द्वारा संचालित अनलोडिंग कार कॉइल्स को अनलोडिंग टेबल पर ले जाएगी।विद्युत नियंत्रण प्रणाली का गठन बिजली वितरण प्रणाली, एसी आवृत्ति रूपांतरण मोटर ट्रांसमिशन डिवाइस, एसी आवृत्ति रूपांतरण मोटर नियंत्रण इकाई, पीएलसी संचालन नियंत्रण प्रणाली, सामान्य संचालन मंच, व्यक्तिगत संचालन मंच और अनकॉइलिंग औद्योगिक निगरानी प्रणाली द्वारा किया जाता है।सिस्टम ऑपरेशन कंट्रोल पीएलसी प्रोग्रामेबल कंट्रोलर द्वारा पूरा किया जाता है, ऑपरेशन सिस्टम में एसिड पिकलिंग यूनिट की सहायक प्रक्रिया प्रणाली से चेन कंट्रोलिंग फंक्शन भी शामिल होता है।
